您的位置:首頁 > 振動篩分設備 > LS型螺旋輸送機

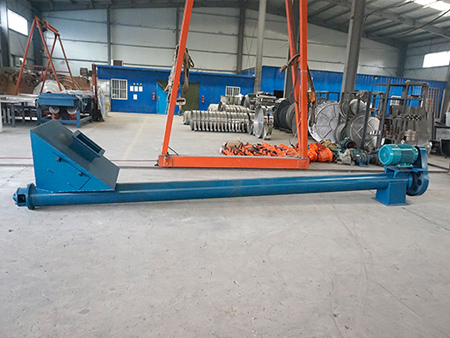

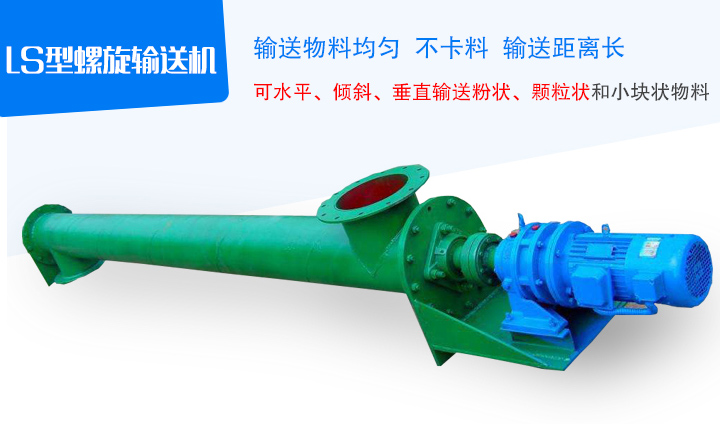

LS型螺旋輸送機

LS型螺旋輸送機

LS型螺旋輸送機是由GX螺旋輸送機基礎上改進的,增加了物料的通過面積,使物料的通過愈加流通,提高了輸送能力,LS型螺旋輸送機適宜水平和小傾角布置,可輸送粉狀、顆粒狀和小塊狀等松散物料。

螺旋直徑:100mm-1250mm 轉速:20-140轉/分

輸送量:198立方/時 輸送長度:2-70米

全國統一銷售熱線0373-268 2333

免費獲取報價

產品介紹

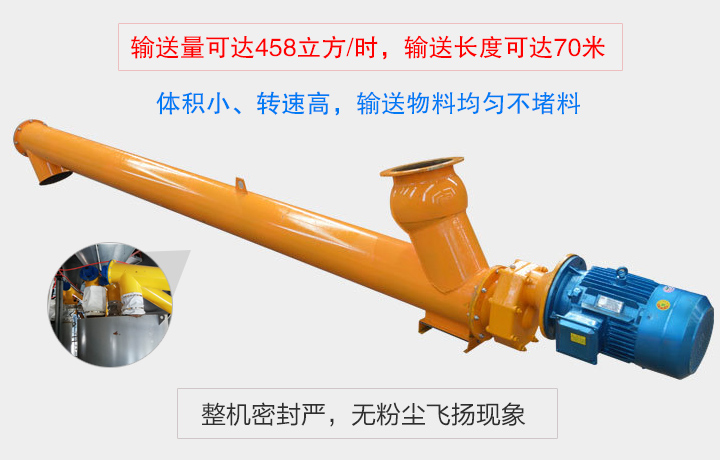

LS型螺旋輸送機輸送化工粉末

LS型螺旋輸送機采用無縫鋼管制作,端部采用法蘭互相連接成一體

LS型螺旋輸送機是按照JB/T679-95《螺旋輸送機》標準設計制造,是GX型螺旋輸送機的換代產品,改良就是吊軸承結構,物料更加流暢的通過,具有新穎的結構和靈活的入口和出口布局。

LS螺旋輸送機直徑由100mm~1250mm,共十二種規格,長度可達70米,工作環境應在-20℃~50℃之間,可水平、傾斜布置,傾角以小于45°為宜,如有特殊要求,可進行特殊設計制造。

LS型螺旋輸送機定制

LS型螺旋輸送機是工農業各部門機械化運輸工作的主要機組,可使運輸工作減輕勞動強度,提高工作效率,應用范圍很廣。適用于各行業,如建材、化工、電力、冶金、煤炭、糧食等行業,適用于水平或傾斜輸送粉狀、粒狀和小塊狀物料,如煤、灰、渣、水泥、糧食等。

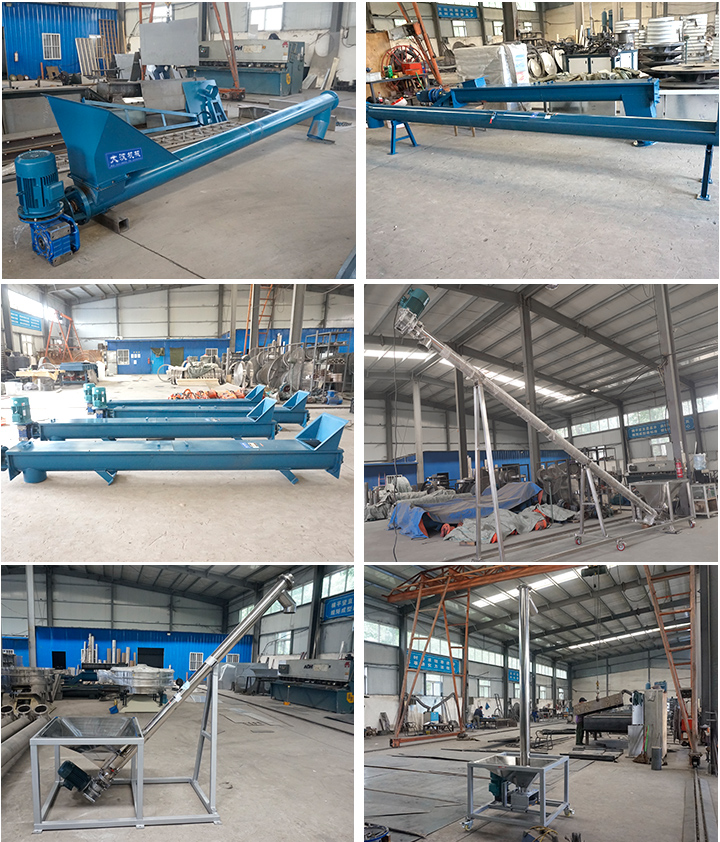

LS型螺旋輸送機圖片

圖片實拍

LS型螺旋輸送機參數

型號規格 螺旋直徑D 螺距S 轉速(r/min)n 標準體積輸送量 轉速(r/min) 標準體積輸送量 轉速(r/min)
Iv(m3/h) Iv(m3/h)
φ φ φ φ φ φ φ φ
0.45 0.33 0.15 n 0.45 0.33 0.15 n
小型 LS100 100 100 140 3.0 2.2 1.0 112 2.4 1.7 0.8 90
LS125 125 125 125 5.2 3.8 1.7 100 4.1 3.0 1.4 80
LS160 160 160 112 9.7 7.1 3.2 90 7.8 5.7 2.6 71
LS200 200 200 100 16.9 12.4 5.6 80 13.5 9.9 4.5 63
中型 LS250 250 250 90 29.7 21.8 9.9 71 23.5 17.2 7.8 56
LS315 315 315 80 52.9 38.8 17.6 63 41.6 30.5 13.9 50
LS400 400 355 71 85.3 62.5 28.4 56 67.3 49.3 22.4 45
大型 LS500 500 400 63 133.2 97.7 44.4 50 105.8 77.6 35.3 40
LS630 630 450 50 188.9 138.5 63.0 40 151.1 110.8 50.4 32
LS800 800 500 40 270.7 198.5 90.2 32 216.6 158.8 72.2 25
特大型 LS1000 1000 560 32 379.0 277.9 126.3 25 296.1 217.1 98.7 20
LS1250 1250 630 25 520.5 381.7 173.5 20 416.4 305.4 138.8 16

LS型螺旋輸送機特點

LS型螺旋輸送機特點

1、LS型螺旋輸送機是GX螺旋輸送機改良來的,主要的改良就是吊軸承結構,物料更加流暢的通過,提高了輸送能力。

2、采用無縫管制作,密封性能好,運行平穩,可中間多點裝料和卸料。

3、出料端設有清掃裝置,直徑小、轉速快,不易堵料。

4、輸送過程中還可對物料進行攪拌、混合、加熱和冷卻等作業。

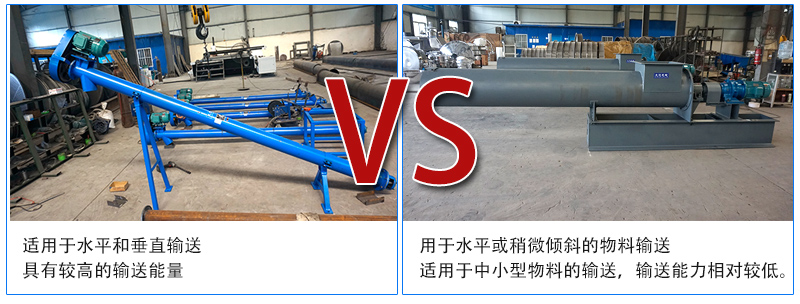

LS型螺旋輸送機和GX型螺旋輸送機的區別

LS型螺旋輸送機和GX型螺旋輸送機是兩種常見的螺旋輸送機型號,它們在結構和應用方面存在一些區別。

1、結構設計:

LS型螺旋輸送機通常采用"L型"布置方式,螺旋葉片呈現出一個"L"字形,可以實現水平和垂直方向的輸送。GX型螺旋輸送機采用直線布置方式,螺旋葉片呈直線形狀,主要用于水平或稍微傾斜的物料輸送。

2、輸送能力:

LS型螺旋輸送機適用于大量物料的連續輸送,具有較高的輸送能力和處理能力。GX型螺旋輸送機適用于中小型物料的輸送,輸送能力相對較低。

3、適用場景:

LS型螺旋輸送機廣泛應用于糧食加工、化工、建材、冶金、礦山等行業,適用于水平和垂直輸送、卸料、混合等場景。GX型螺旋輸送機主要應用于水泥、礦石、化肥、化工等行業,適用于水平或稍微傾斜的物料輸送。

LS型螺旋輸送機工作原理

LS型螺旋輸送機的工作原理如下:

進料口:物料通過進料口進入輸送機的輸送腔體。

螺旋葉片:輸送機內部有一根螺旋葉片,也稱為螺旋軸。螺旋葉片固定在旋轉軸上,通過電機或其他動力裝置的驅動,使螺旋葉片繞著軸線旋轉。

物料運輸:螺旋葉片旋轉時,由于其螺旋形狀,物料被抓取并沿著螺旋葉片的螺旋軌道向前推進。隨著螺旋葉片的旋轉,物料逐漸向輸送機的出料口移動。

出料口:當物料到達輸送機的出料口時,可以通過出料口排出到下一個處理階段或目的地。

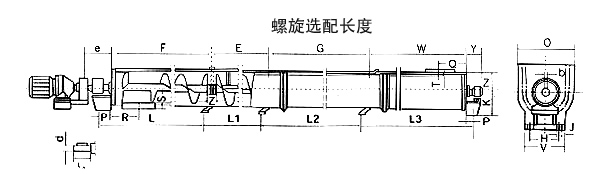

LS型螺旋輸送機結構圖

LS型螺旋輸送機圖紙

型號 W A B C D N Q Y L K R S P O H V J T G L
LS100 2500 100 180 146 10 4 180 190 90 112 180 112 60 178 120 160 14 163 1500
2000
2500
3500-
40000
LS160 2500 160 240 206 10 4 200 190 112 150 200 150 60 270 120 160 14 190
LS200 3000 200 300 256 14 8 225 190 112 180 225 180 60 308 160 200 14 212
LS250 3000 250 350 306 14 8 250 190 140 224 250 224 60 336 200 250 18 240 40000-
80000
LS315 3000 315 425 370 14 8 330 190 214 280 390 250 60 443 300 350 20 340
LS400 3000 400 500 456 14 8 3580 190 224 355 390 280 60 533 320 400 24 384
LS500 3000 500 600 556 14 8 400 190 280 400 400 340 80 662 400 500 24 440 2000
2500
3500
5500-
80000
LS630 3000 630 730 686 14 8 450 190 355 500 450 420 80 763 500 630 24 555
LS800 3000 800 920 868 18 16 550 340 450 630 550 520 80 970 632 800 30 650
LS1000 3000 1000 1120 1068 18 16 650 360 560 710 650 630 80 1190 710 1000 30 760 6000-60000
LS1250 3000 1250 1370 1318 18 16 800 380 710 800 800 760 80 1440 800 1250 30 910

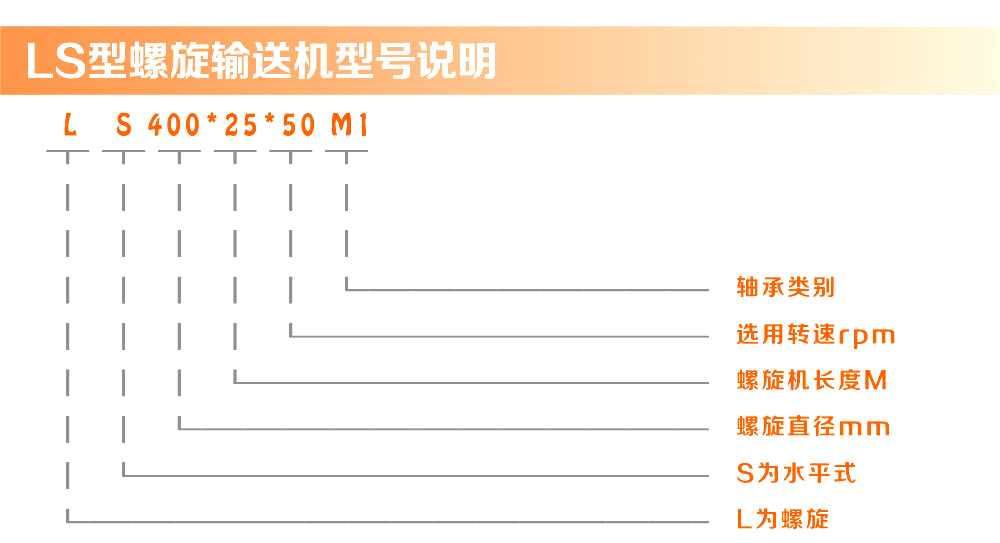

LS型螺旋輸送機型號說明

螺旋輸送機型號說明

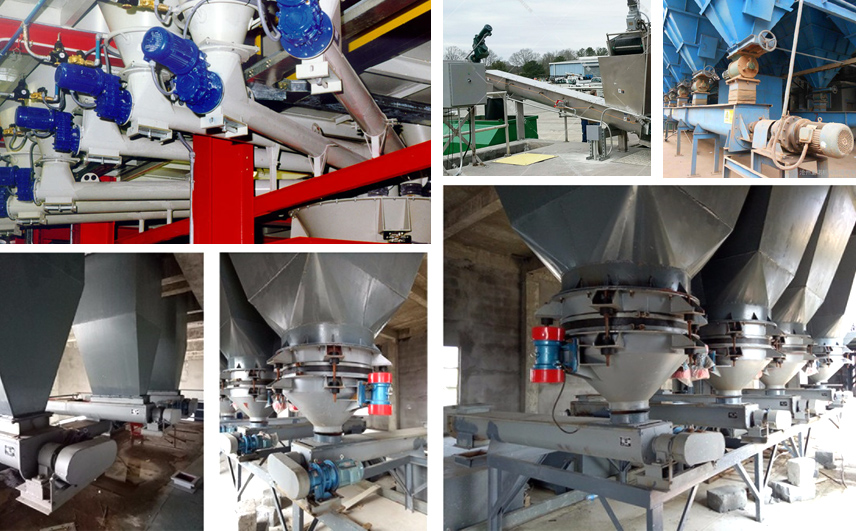

LS型螺旋輸送機客戶案例

客戶現場圖

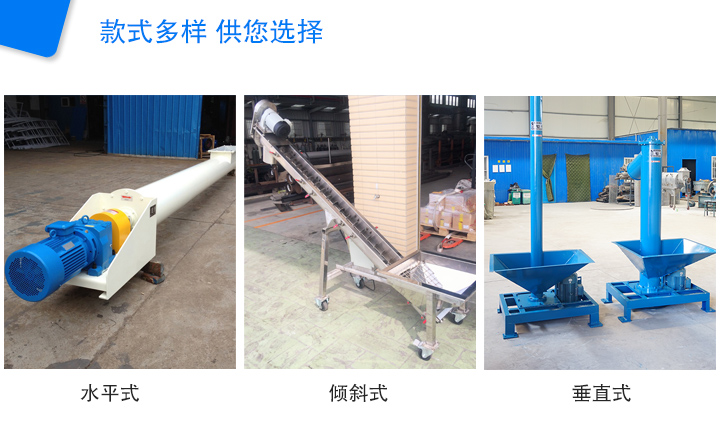

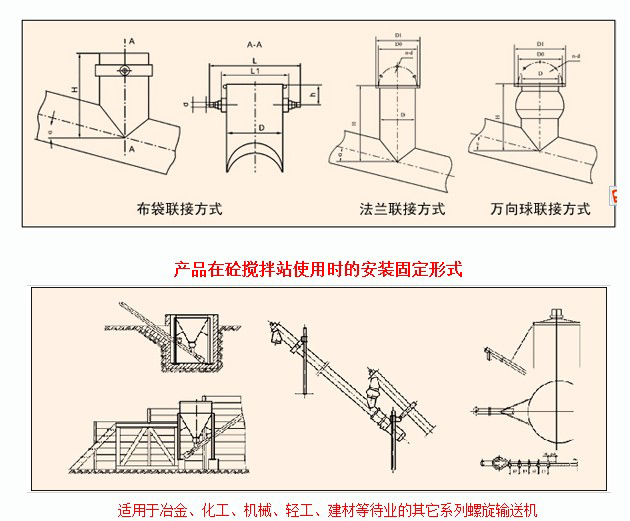

LS型螺旋輸送機布置形式

LS型螺旋輸送機布置形式

一臺螺旋輸送機通常由螺旋機本體、進出裝置、驅動裝置三大部分組成。

螺旋機本體由頭節、中間節、尾節三種組成。一般情況下,出廠總裝時將中間節按長度長短依次排列,長的中間節靠近頭節,相同 長度的中間節則挨在一起,如果有特殊要求,則在訂貨時給出排列順序。

在頭節內裝有支推軸承承受軸向力,在中間節和尾節內裝有用軸承支承螺旋軸,此外,在尾節內還裝有可軸向移動的徑向軸承以補 償螺旋軸長度的誤差和適應溫度的變化。螺旋面的形式有實體螺旋(S制法)和帶式螺旋(D制法)兩種。各螺旋軸之間采用法蘭式聯接, 保證了聯接軸的互換性,便于維修。

機蓋為瓦片式并用蓋扣夾緊在機殼上,若需改進密封性能,用戶可自行在機蓋與機殼間加防水粗帆布。

進、出料裝置有進料口,方型出料口,手推式出料口,齒條式出料口四種。由用戶在使用現場在機體上開口焊接。布置進、出料口 位置時應注意保證料口至端部的距離,同時避免料口與吊軸承加油杯、機殼聯接法蘭、底座等相碰。

驅動裝置有ZQ系列減速器+Y系列電動機,YTC齒輪減速電機兩種。

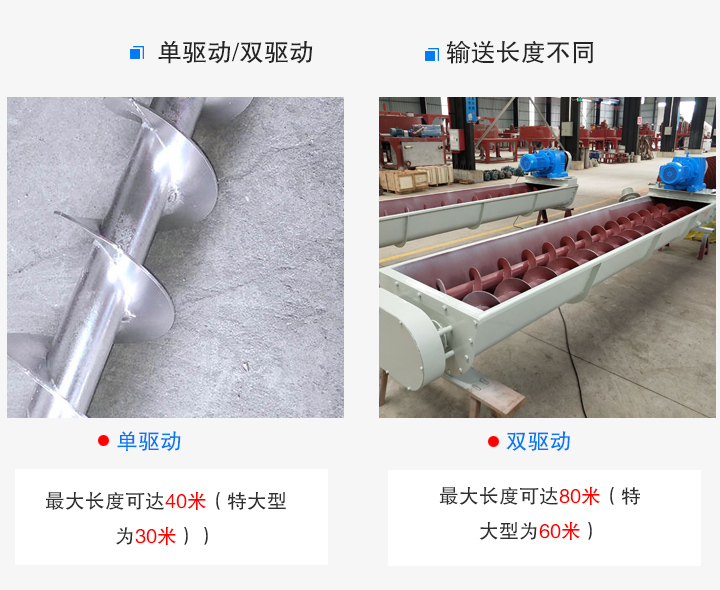

按螺旋輸送機驅動方式分為兩種:

按螺旋輸送機驅動方式分為兩種

C1制法—螺旋機長度小于35m時,單端驅動。

C2制法—螺旋機大于35m時,雙端驅動。

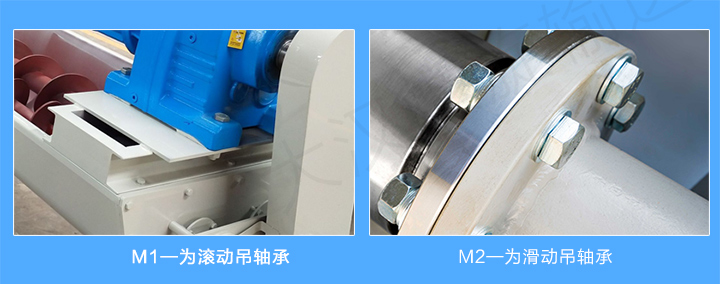

按螺旋機中間吊軸承種類分為:

按螺旋機中間吊軸承種類

M1—為滾動吊軸承,采用80000型密封軸承,軸蓋上另有防塵密封結構,常用在不易加油,不加油或油對物料有污染的地方,密封效果好,吊軸承壽命長,輸送物料溫度≤80℃(訂貨時可不注明)。

M2—為滑動吊軸承,設防塵密封裝置,常用在輸送物料溫度比較高(>80℃),或輸送液狀物料。
