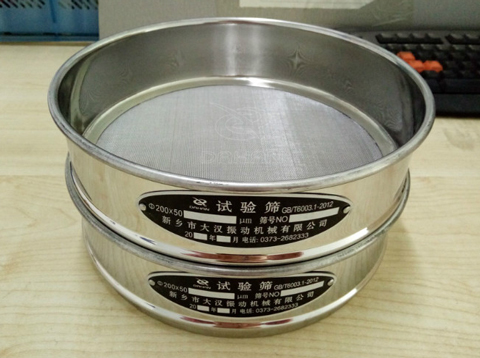

Φ200標準試驗篩是指可以安裝直徑為200mm的標準檢驗篩篩框的標準試驗篩。直徑200mm的標準檢驗篩篩框是實驗室常用的篩框。也有部分客戶需要直徑為300mm或75mm等直徑大小的篩框。
標準試驗篩主要用于各試驗室、化驗室、物品篩選、篩分、級配等檢驗部門對顆粒狀、粉狀物料的粒度結構、液體類固體物含量及雜物量的篩分、過濾、檢測,該系列檢驗篩具有噪音低、標準篩體,篩、濾樣品效率、精度高等優點,廣泛用于冶金、粉粒、化工、醫藥、建材、地質、國防等部門的科研生產、試驗室、質檢室。

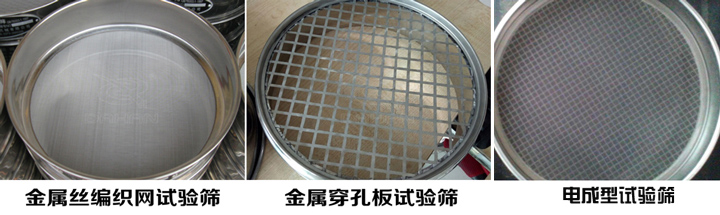

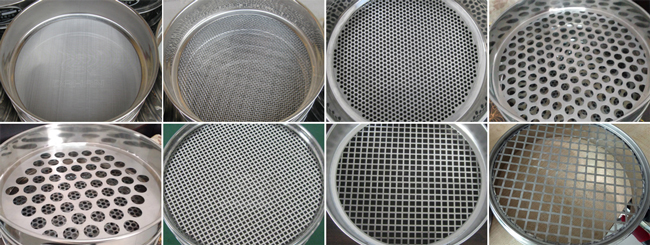

標準試驗篩篩的篩網可分為三種,每種的特點及應用范圍各不相同:
金屬絲編織網(應用廣泛網孔從2.36毫米到0.02毫米之間只有方孔網);
沖孔板篩網(主要應用于大網孔,有圓孔和方孔兩種網孔從0.2到幾百毫米);
電成型篩網(主要用于高精度的場合,可以做到每個網孔都在平均誤差范圍內)。作為標準篩的專業生產廠家必須具備工具顯微鏡和投影儀,工具顯微鏡是用來檢查網孔的精度,采用算數平均值方法(現在新的方法是正態分布方法)。
常規標準分樣篩、化工專用篩、土壤專用篩、石子專用篩、砂子專用篩、水泥專用篩、瀝青專用篩、煤樣專用篩、冶金礦石檢驗篩等,可配套試驗篩機、拍擊式標準振篩機使用,取代手工篩分,保證結果的標準性、準確性。
序號 | 名稱 | 單位 | 參數 |
1 | 篩框 | 層 | 1~5 |
2 | 篩框直徑 | mm | φ200φ100φ75 |
3 | 篩分粒度 | mm | 0.025~3 |
4 | 噪音 | dB | 小于50 |
5 | 振幅 | mm | 0~3 |
6 | 振動頻率 | 次/分 | 1440 |
7 | 外形尺寸 | 長寬高 | 360X300×300 |
8 | 電源 | V:HZ | 220;50 |
9 | 整機重量 | kg | 42 |
10 | 定機時間 | min | 1-60 |
11 | 電機功率 | KW | 0:18 |

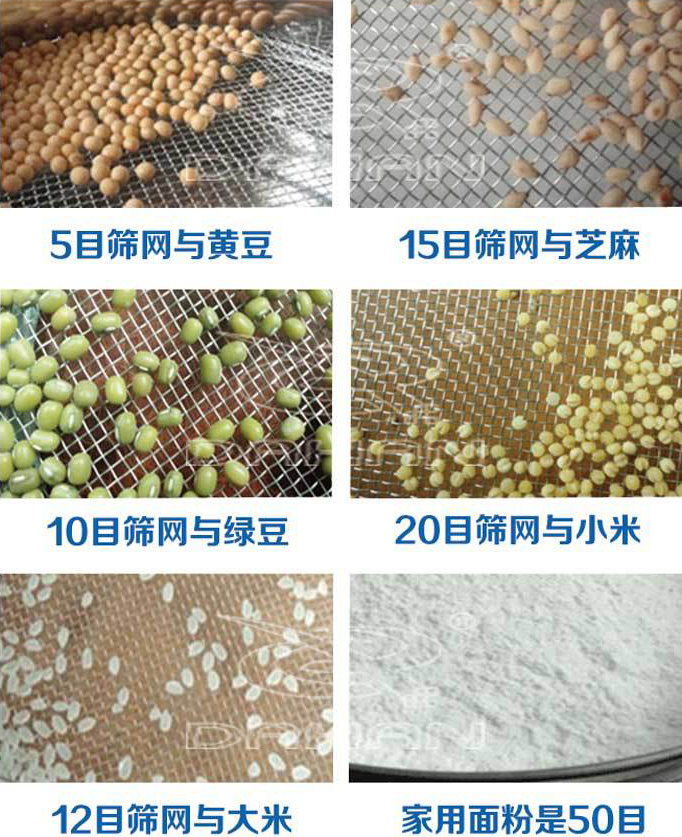

篩號 | 網孔尺寸 (mm) |
篩號 | 網孔尺寸 (mm) |
8# | 2.360 | 120# | 0.125 |
10# | 2.000 | 140# | 0.106 |
12# | 1.700 | 150# | 0.100 |
14# | 1.400 | 170# | 0.090 |
16# | 1.180 | 180# | 0.080 |
18# | 1.000 | 200# | 0.075 |
20# | 0.850 | 230# | 0.063 |
25# | 0.710 | 250# | 0.060 |
30# | 0.600 | 270# | 0.053 |
35# | 0.500 | 325# | 0.045 |
40# | 0.425 | 363# | 0.040 |
45# | 0.355 | 400# | 0.038 |
50# | 0.300 | 500# | 0.025 |
60# | 0.250 | 635# | 0.020 |
70# | 0.210 | 700# | 0.118 |
80# | 0.180 | 800# | 0.115 |
100# | 0.1505 | 1000# | 0.010 |
底蓋 | 1套 | 1250# | 0.005 |
板篩網 | 1800# | 0.003 |

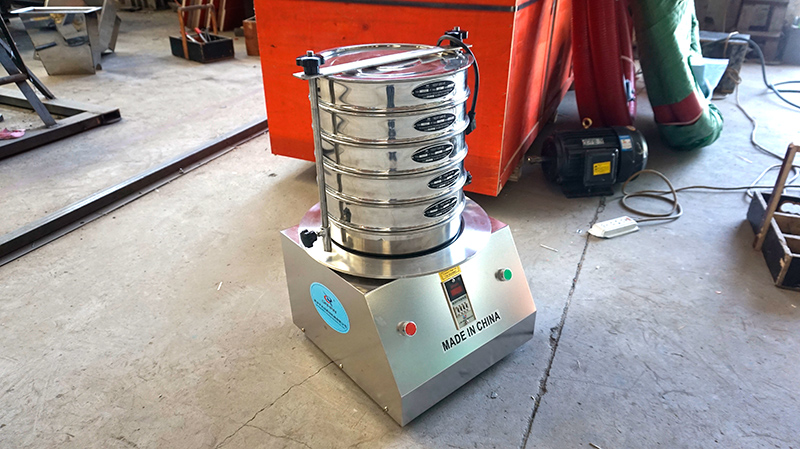

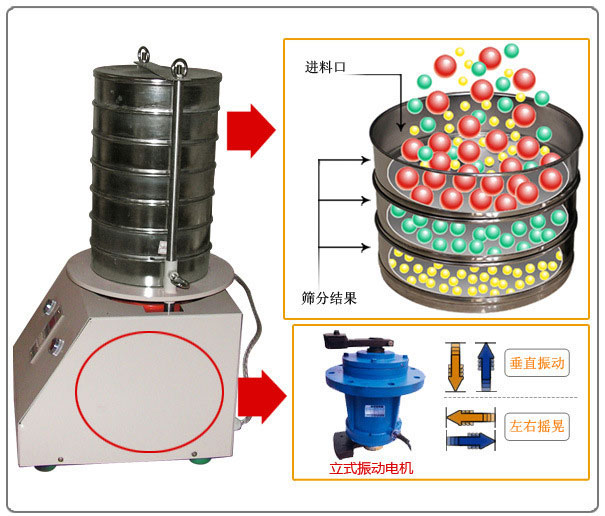

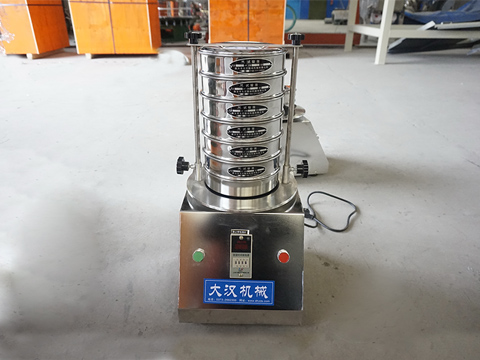

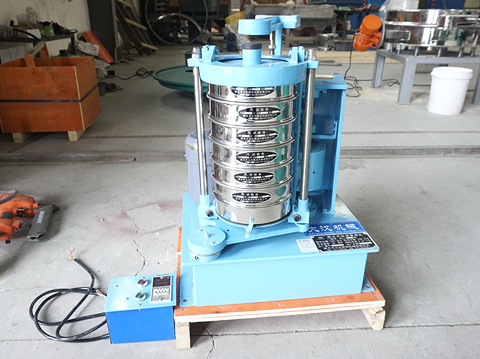

Φ200標準試驗篩是以YZU立式振動電機作為整機振動源,通過振動電機帶動上部振動盤振動,再通過振動盤傳導至安放在振動盤上部Φ200篩框上,然后由需要檢測目數的篩框把小于篩網孔徑的物料顆粒篩分至下層篩框,如此層層篩選,使每層試驗篩內只留相同粒度的物料,達到不同粒度的分離并確定此物料的粒度組成,使Φ200型篩框中的物料能非常有效的起到過濾、分級、篩分目的。

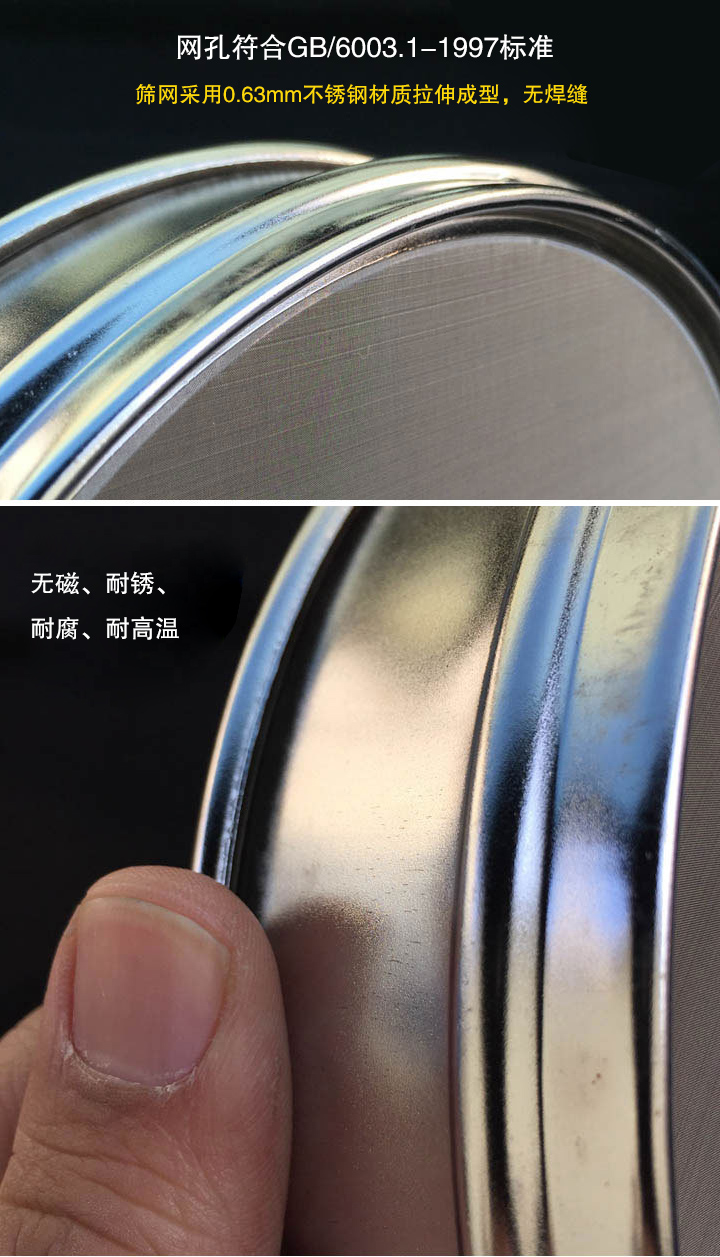

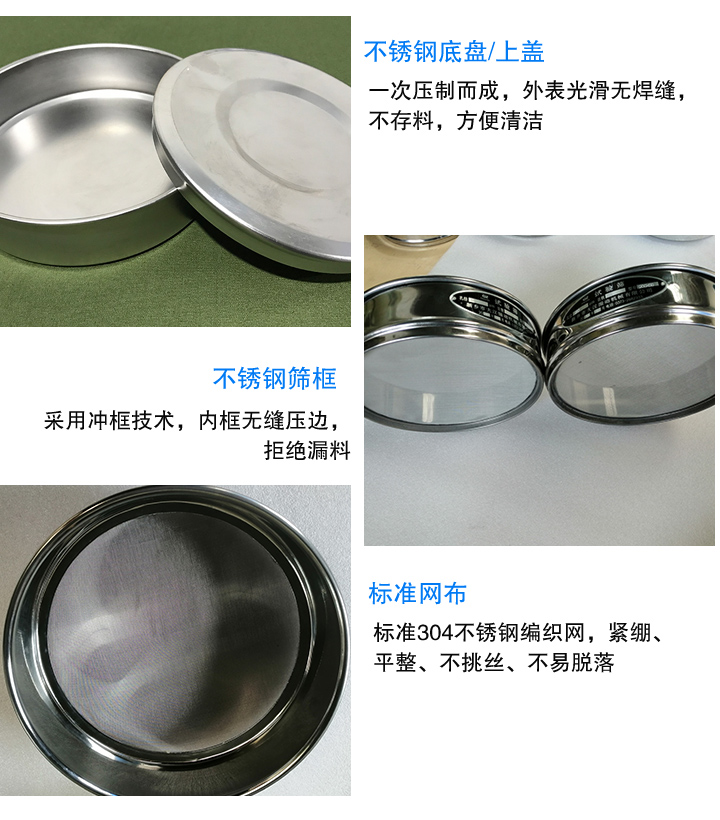

1、篩框采用SUS304(0Cr18ni9)不銹鋼拉伸拋光而成,壁厚0.6毫米,表面光可鑒人,整體成型堅固耐用,沒有磁性, 標準試驗篩篩篩網與篩網通過錫焊固定,不會松弛;
2、220V、380v多種電壓電機,滿足不同環境需求;
3、配備有電子定時器,檢驗精度自我掌控。
4、體積小,移動方便、操作簡單。

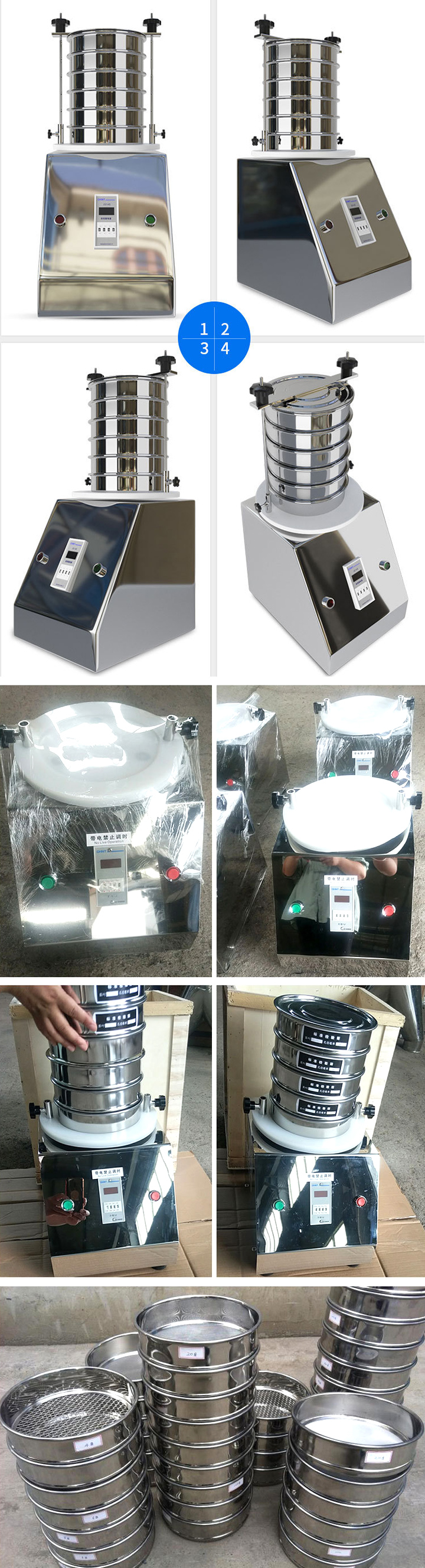

標準試驗篩試驗篩上部由固定黃銅螺帽、壓板、篩蓋、篩框、中篩框、篩底、等距調節桿等等部件組成,所有部件均是選用優質SUS304不銹鋼精制加工而成,相互之間配做靈活、互換性能高
標準試驗篩廣泛用于冶金、粉粒、化工、醫藥、建材、地質、國防等部門的科研生產、試驗室、質檢室、高等院校實驗室??蒲猩a(chǎn)、試驗室、質檢室以及高等院校試驗室對顆粒狀、粉狀物料的粒度結構、液態類固體物含量及雜物量的篩分、過濾、檢測。
Φ200標準試驗篩操作步驟
1、根據被測物料及相應的標準來確定要選用的標準篩框。
2、把標準試驗篩框按孔徑從小到大,從下到上依次疊放到篩框座上,由凹槽或定位螺絲對標準篩框進行定位。
3、把被測物料放入最上端的標準篩框里面,然后用套在絲桿上的壓蓋蓋住標準篩框,旋進絲桿上的圓手柄來壓緊標準篩框。(注意兩側用力一致)
4、調整時間繼電器時間為所需要的篩分時間,然后按下啟動開關按鈕即可開始工作。
5、到達設定的時間標準試驗篩停止工作,旋開絲桿上的圓手柄,移去壓蓋,小心取走標準篩框。
6、切斷電源。
注意事項:
1、標準分析篩要水平放置。
2、確認電源與要求相符,并確保接地。
3、振動部分不能與其他物體接觸,必須由凹槽或定位螺絲對標準篩框進行定位。
1.保修期內非因操作不當造成需要更換的零配件及設備由我廠負責包修、包換。
2.質量保證期結束后,我廠將繼續免費提供售后服務,不限年份終身服務,僅收取零部件成本費,免收人工費,免收維修費。
為了向您提供完善的售后服務,請將您的寶貴意見、建議及要求反饋給我廠。我們感謝貴單位使用我廠的產品,我廠建立有完整的營銷網絡及完善的售后服務體系,售后服務部已將您購買的產品建立了信息檔案。如果您購買的產品出現質量問題,我們將及時為您提供全方位的服務。
