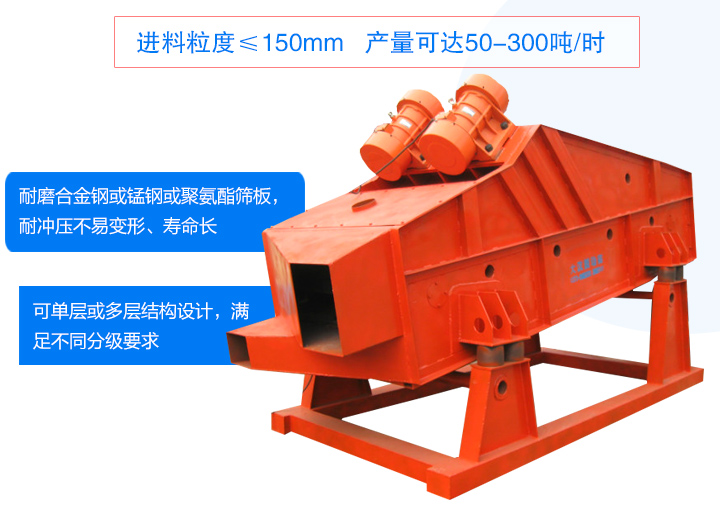

優勢:主要用于大塊物料及中小顆粒物料的篩選分級,進料粒度≤150mm,篩孔尺寸3-50mm,采用聚氨酯篩網,耐磨、抗壓、使用壽命長,可分為單層或多層,物料分選規格多。
——篩選、分級
優惠價:7500元起 現在咨詢即可享受9折優惠
給料粒度:<150mm 產量:10-460噸/時
篩分物料:銅礦、鐵礦、鋁礦、煤礦、金礦等大塊物料及中、小顆粒物料
應用行業:礦山、煤炭、冶金、建材、耐火材料、輕工、糧食等各行業
預約試機0373—268 2333
立即訂購
服務承諾:30天質量問題包退24小時內發貨72小時內現場快修1年質保

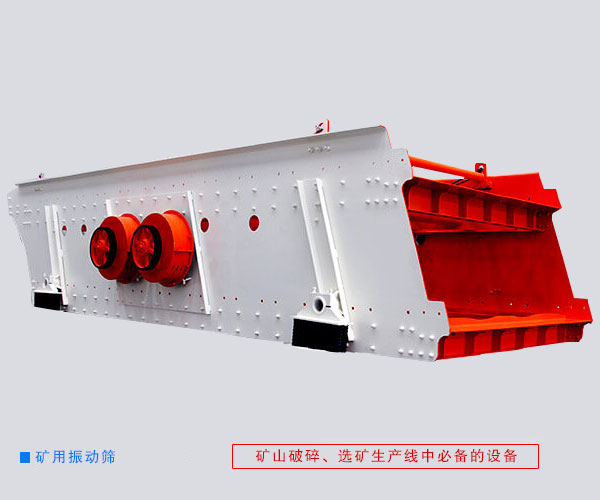

礦用振動篩設備原理
ZSG系列礦用振動篩是利用振動電機或普通電機外拖動或自振源驅動,使篩體沿激振力方向作周期性往復振動,物料在篩面上沿直線方向作拋物線運動,從而達到篩分目的。主要用于礦山、冶金、煤炭、電力、建材、耐火材料等行業大塊狀物料及中小顆粒物料的篩分,如:礦石、礦粉、礦渣、石英礦、焦炭、石油焦、鐵礦石、海砂礦、河沙等。
1、篩分處理能力大,篩分效率高:礦用振動篩每小時產量在50-300噸/時之間。

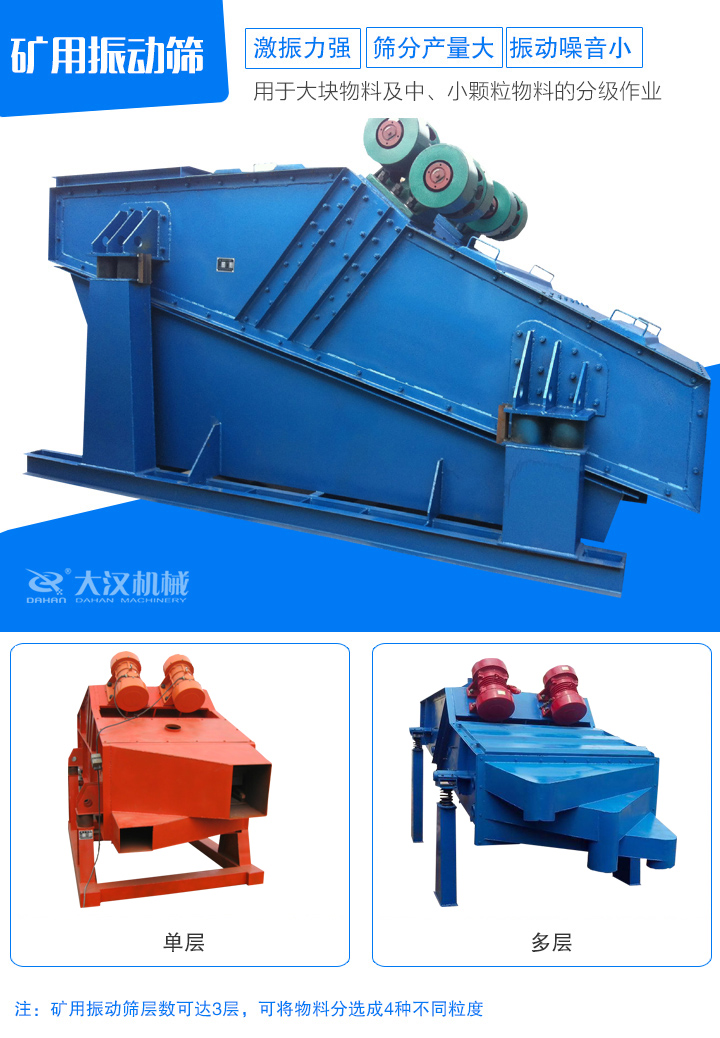

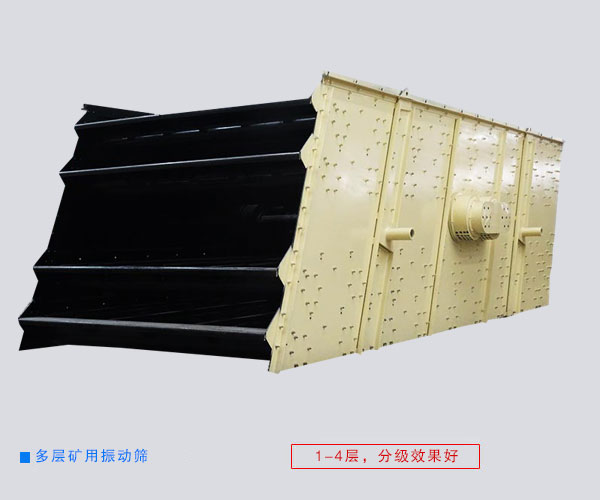

2、多層分級:單層或多層篩網設計,分級效果好。
3、不易堵孔:采用彈簧鋼編織篩網或沖孔篩板,使用壽命長,不易堵孔
4、使用壽命長:篩體側板與所有連接梁均使用環槽鉚釘連接,篩框整體強度,剛度高,使用壽命長。
5、維護簡便:篩網有較大的安裝傾角,拼塊組裝篩板,拆裝方便,便于維護。

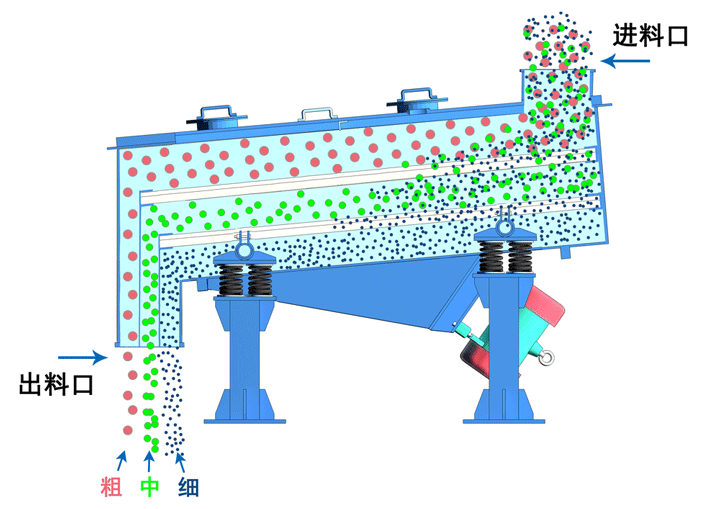

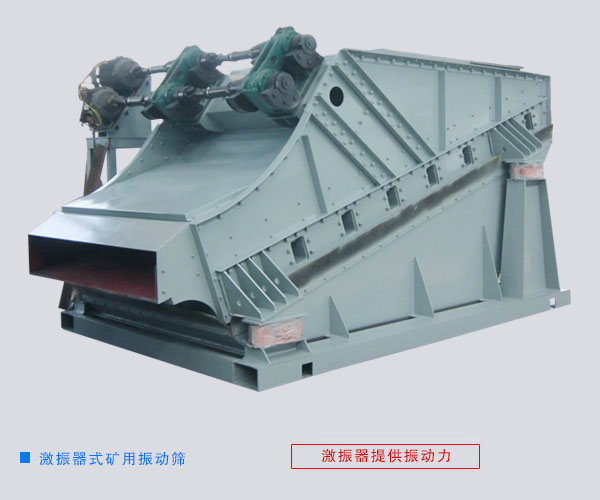

礦用振動篩由激振器產生的激振力通過篩箱傳遞給篩箱內的篩面上,因激振器產生的激振力為縱向力,迫使篩箱帶動篩面作縱向前后位移,在一定條件下,篩面上的物料因受激振力作用而被向前拋起,落下時小于篩孔的物料則透篩落到下層,物料在篩面上的運動軌跡為拋物運動,由于這樣周而復始的物料運動,物料從入料端落入篩箱后,迅速前進、松散、透篩,完成篩分作業。
型號 | 篩面面積 | 篩面傾角 | 給料粒度 | 篩孔尺寸 | 處理量 | 振頻 | 雙振幅 | 配用電機 | ||
m2 | 度 | mm | mm | t/h | Hz | mm | 型號 | 功率Kw | 電壓V | |
ZSGB-0615 | 0.9 | 10 | <150 | 3 | 10-100 | 16 | 6-9 | YZO-10-6 | 2*1.0 | 380 |
ZSGB-0918 | 1.62 | 10 | 15-160 | YZO-20-6 | 2*2.0 | |||||
ZSGB-1020 | 2 | 15 | 5 | 15-200 | YZO-20-6 | 2*2.0 | ||||
ZSGB-1224 | 2.88 | 10 | 25-300 | YZO-30-6 | 2*2.5 | |||||
ZSGB-1030 | 3 | 15 | 10 | 35-360 | YZO-30-6 | 2*2.5 | ||||
ZSGB-1230 | 3.6 | 15 | 40-400 | YZO-50-6 | 2*3.7 | |||||
ZSGB-1530 | 4.5 | 15 | 15 | 45-460 | YZO-50-6 | 2*3.7 | ||||
ZSG2B-0615 | 0.9 | 10 | 10-100 | YZO-10-6 | 2*1.0 | |||||
ZSG2B-0918 | 1.62 | 10 | 20 | 15-160 | YZO-20-6 | 2*2.0 | ||||
ZSG2B-1020 | 2 | 15 | 15-200 | YZO-20-6 | 2*2.0 | |||||
ZSG2B-1224 | 2.88 | 10 | 25 | 25-300 | YZO-30-6 | 2*2.5 | ||||
ZSG2B-1030 | 3 | 15 | 35-360 | YZO-30-6 | 2*2.5 | |||||
ZSG2B-1230 | 3.6 | 15 | 50 | 40-400 | YZO-50-6 | 2*3.7 | ||||
ZSG2B-1530 | 4.5 | 15 | 45-460 | YZO-75-6 | 2*5.5 |
敞開型(ZSG-□×□)為座式,無防塵蓋板結構,用于大篩分能力,無粉塵污染的顆料物料的篩分作業。

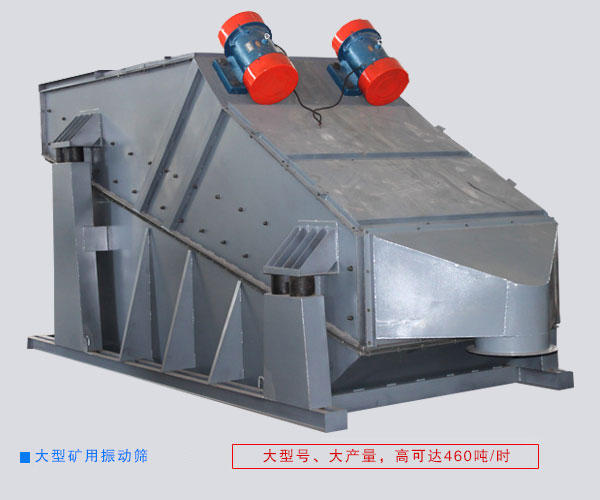

封閉型(ZSGB-□×□)為座式、全封閉結構,用于大處理量,有粉塵污染的顆粒物料的篩分作業。

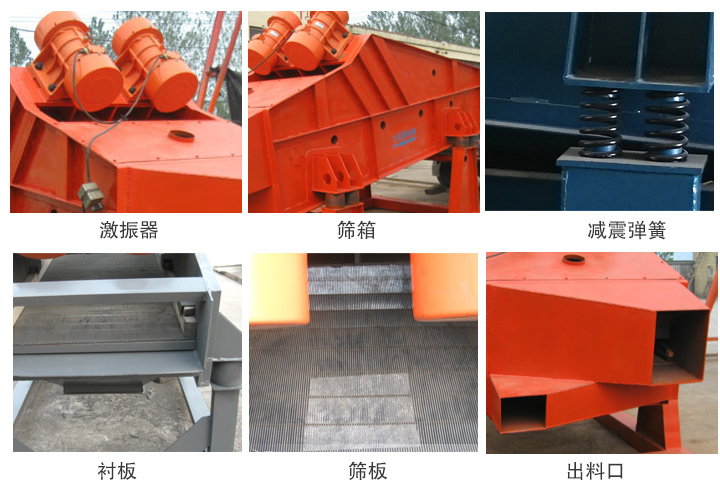

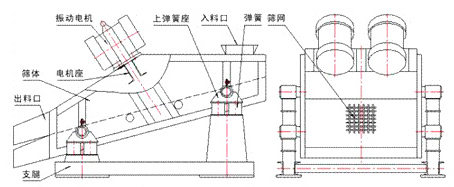

ZSG系列礦用振動篩有篩箱、振動電機、減振系統及底架等組成。篩箱由篩框、篩板、襯板等組成。篩機側板采用優質鋼板制作而成,側板與橫梁、激振器底座采用高強度螺栓或環槽鉚釘連接,結構合理,堅固耐用。

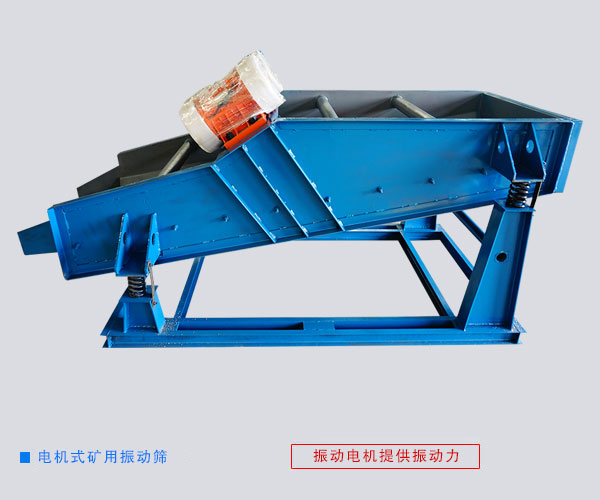

振動電機:采用高性能、高壽命的振動電機為激振源,調節振動電機激振力的大小可以改變篩機的振動幅。
減震系統:由橡膠彈簧和卡箍、支承座等組成,底架由料倉及底盤等組成,本系列振動篩的振動電機安裝方式可分為上振式和下振式兩種,激振器安裝方式可分為座式和吊掛式,還可根據用戶需要進行設計制造。

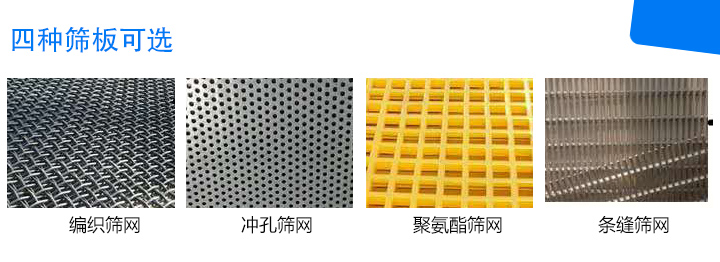

1、礦用振動篩篩板規格
編織篩網:表面光滑、耐腐蝕、耐磨損。
沖孔篩網:耐磨、耐高溫、抗震、抗拉,可根據篩選物料定制不同形狀孔。
聚氨酯篩網:使用壽命長、耐磨、耐濕性能好、承載能力大。
條縫網:易滲透、耐磨、耐腐蝕,網絲斷面為梯形,縫隙上窄下寬。
2、礦用振動篩電機轉向
礦用振動篩維護和檢修的目的是了解振動篩的全面狀況,礦用振動篩并以修理和更換損壞、磨損的零部件的方法恢復篩子的工作能力。振動篩其內容包括日常維護、定期檢查和修理。
電機轉向指的是在一臺振動篩設備上,如果使用兩臺電機的話,此兩臺振動電機的方向應是相反方向,如果兩臺電機是相對轉向的話,處理的物料量是比較小的,但是振幅比較大、振動頻率是比較高的,如果兩臺電機是同向轉向的話,處理物料的量是比較大的、振幅是比較小的、振動頻率是比較低的,可以根據具體的生產要求來進行調節振動電機的轉向。
3、礦用振動篩較佳安裝角度是多少?
1、在客戶沒有特別要求的情況下,廠家會按標準的機型生產定做,那就是水平方向,也就是說四個支腿的高度是一樣的,然后四個腿上面有膨脹絲安裝孔,可以安裝在預制水泥地上面,以防在使用過程中啟、停的瞬間激振力過大,導致篩機移位。
2、如果客戶有特殊要求,比如說客戶現場有傾斜角要求,那么我們就會按照客戶的要求去生產滿足于要求的設備;
3、傾斜角度一般沒有特別嚴格的要求,大多數保持水平即可,如果說物料較容易篩分徹底,比如網孔比較大,并且物料投進的速度或者量也不大的情況下,只要物料從上面過一下即可篩分出來,篩機的時產我們也想相應提高一些,這樣情況下我們可以略微將出料口往下傾斜一點即可;
4、如果我們的物料比較細小,網孔也小,產量要求也不是特高,我們往往也可以在保證時產的前提下,將出料口略微提高,這樣可以提高我們的篩分率。

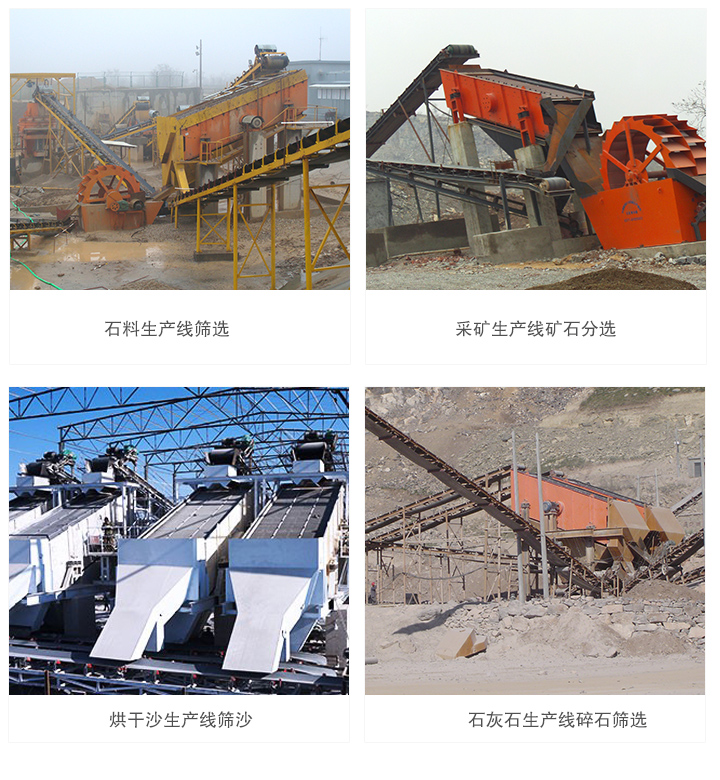

礦用振動篩主要用于礦山、冶金、煤炭、電力、建材、耐火材料等行業大塊狀物料及中小顆粒物料的篩分,如:礦石、礦粉、礦渣、石英礦、焦炭、石油焦、鐵礦石、海砂礦、河沙等。
1、大漢廠家建立30多年,擁有豐富的生產經驗,有10000平方米現代化標準廠房,技術工藝也比較先進。新鄉大漢設計合理,符合用戶實際需求,運作也非常平穩。
2.質量保證期結束后,我廠將繼續免費提供售后服務,不限年份終身服務,僅收取零部件成本費,免收人工費,免收維修費。
為了向您提供完善的售后服務,請將您的寶貴意見、建議及要求反饋給我廠。我們感謝貴單位使用我廠的產品,我廠建立有完整的營銷網絡及完善的售后服務體系,售后服務部已將您購買的產品建立了信息檔案。如果您購買的產品出現質量問題,我們將及時為您提供全方位的服務。

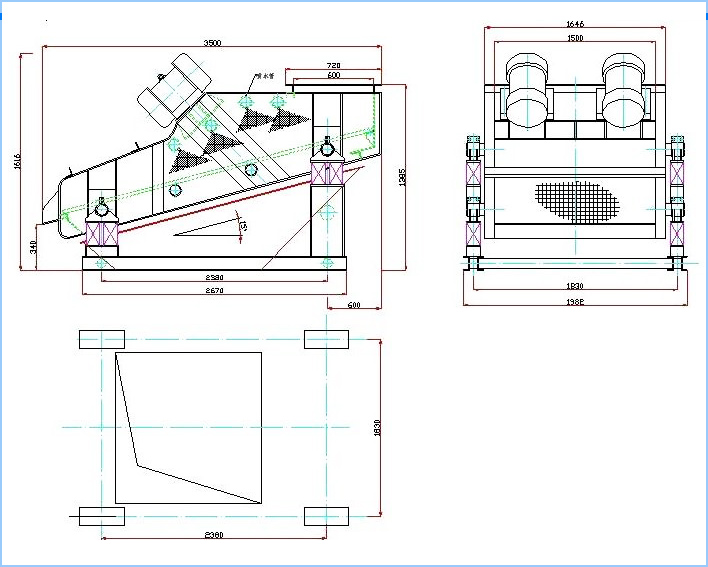

a、安裝前應參照安裝圖制作混凝土基礎,預埋地腳螺栓或預埋鋼板,預埋鋼板平面度誤差≤3mm。
b、安裝完畢,檢查調整各級彈簧,使各支撐位置受力均勻,電動機軸線應低于振動器軸線3-5mm,對稱點支撐彈簧應水平等高(誤差≤3mm)。
c、篩機各部位應牢固連接,所有螺栓開機前應緊固一次。
d、短時開機,檢查兩臺振動源轉向,使其相反。
e、調整振動源的偏心塊夾角,可以調整激振力,從而調整篩機振幅。
f、與其他障礙物間的距離不小于100mm。
a、篩機啟動前,應檢查各緊固件螺栓有無松動,如有松動應重新緊固。
b、篩機空載運行4-6小時,要求篩體運行平穩,無橫擺及異常聲音,激振器軸承溫度≤75℃。
c、空轉運行后,應將各部位螺栓重新緊固一次。
d、正常運轉后,定期檢查各緊固件螺栓緊固狀況。
e、經常檢查易損件的狀況,對已損壞或失去彈性的減振彈簧要及時更換。篩網發生松裂或磨損,應及時緊固或更換。振源的調整、使用和維護,請參照振源使用說明書(振動電機使用3個月后加油一次,激振器每月加油一次,半年一小修,一年一大修)。
f、停車前就先停止給料,待篩面物料走完后再停車。
