滾筒篩又叫滾筒篩分機,滾筒篩沙機,采用滾筒篩分原理,克服了普通振動篩在篩分較濕物料時出現的篩網粘堵問題,提高了篩分系統的產量和可靠性,適宜篩分各種性質的物料,以及煤、煤矸石、焦炭生熟石灰等潮濕易堵塞物料,篩下產品粗至100mm,中間10-50mm,細可達3mm以下。

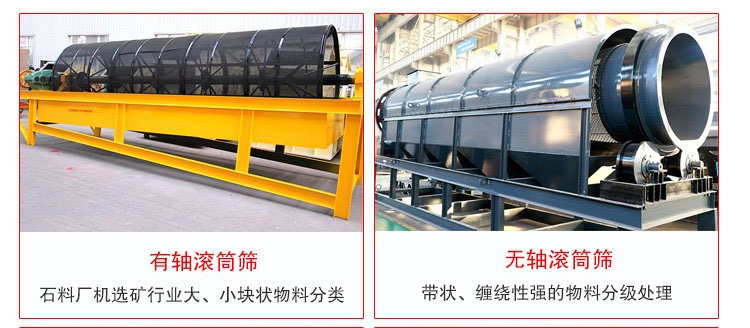

1、根據有中心軸結構進行分類
滾筒篩可以分為有軸滾筒篩與無軸滾筒篩,這兩者的區別在于其中心軸,其中有軸的滾筒篩可以篩分顆粒狀,粉體,板結塊狀的物料,而無軸滾筒篩采用無軸設計,可以對易纏繞,體積較大,有大的沖擊量的物料的篩分與篩選。

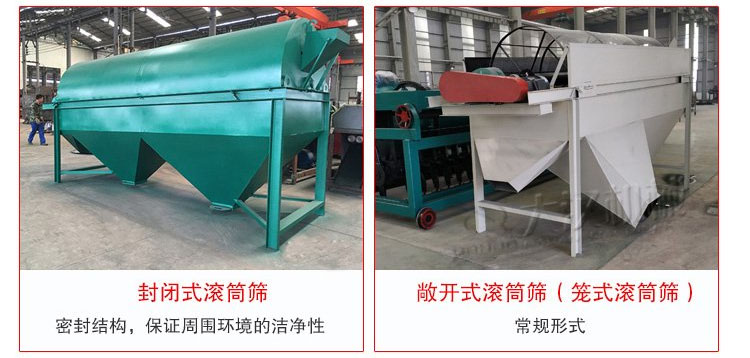

2、根據外形結構進行分類
可以分為封閉式滾筒篩與敞開式(籠式滾筒篩),封閉式的滾筒篩可以保護周圍環境的干凈,同時也可以保護篩分的物料不受外界環境的影響,符合行業的要求。

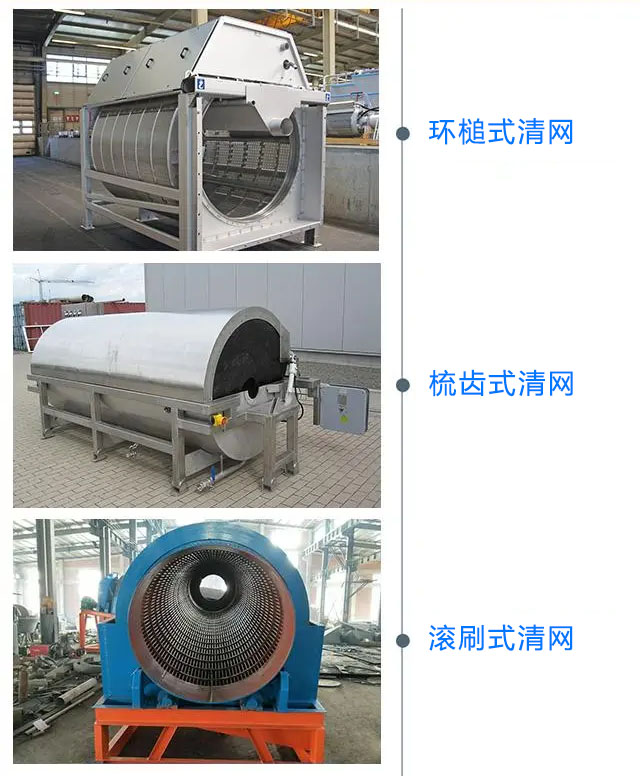

3、根據清網方式不同進行分類
可以將滾筒篩分為滾刷式滾筒篩,環槌式滾筒篩以及梳齒式滾筒篩。滾筒篩的清網方式有多種,根據篩分的物料不同,選用的滾筒篩篩網材質不同,選用的滾筒篩的清網方式也就不同。

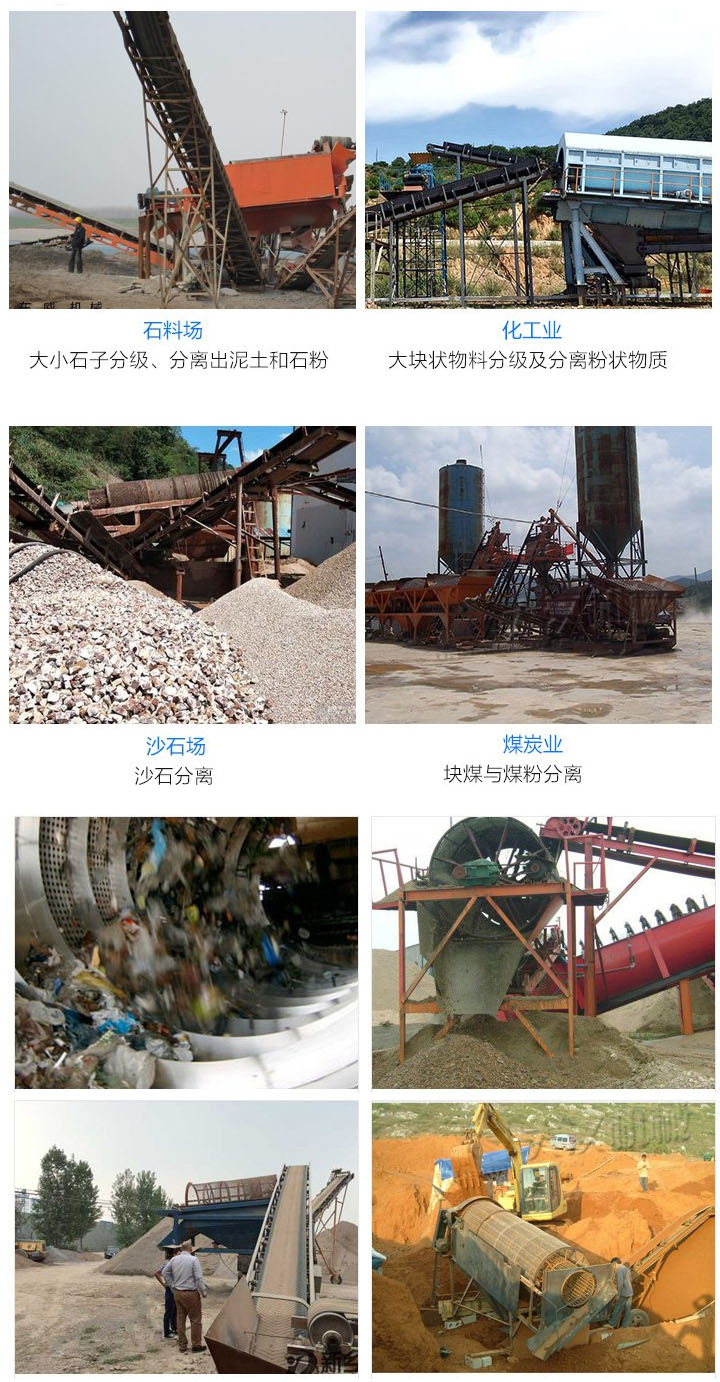

滾筒篩是用于粒度小于300mm的河沙、黃沙等大批處理物料分級,可用于耐火材料、河砂、砂石、煤炭、淤泥、粉煤灰、鐵礦石、砂金礦、尿素顆粒、鋁土礦、麥糠等。
建筑行業:用于大小石子分級以及分離出泥土和石粉。
煤炭行業:用于塊煤與煤粉分離以及洗煤(洗煤機械的組成部分)。
化工行業:用于對物料進向分級過濾。
選礦行業:用于大小塊狀物分級及分離粉狀物料。

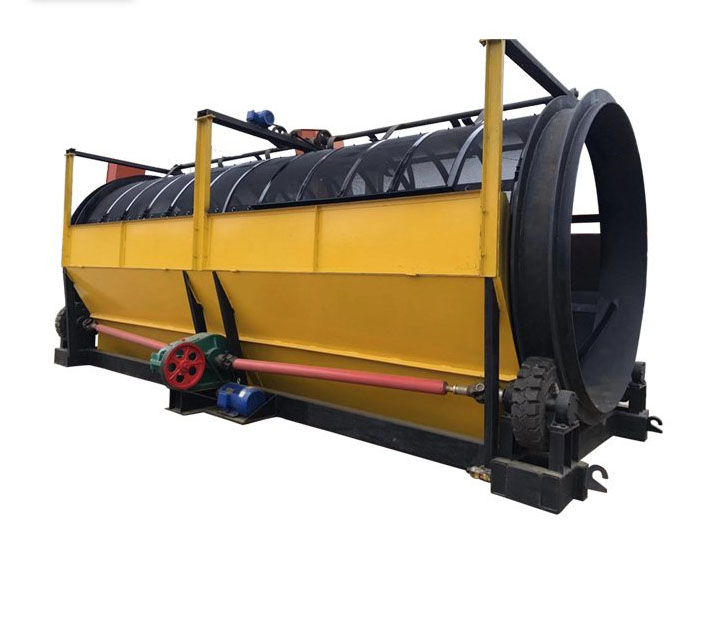

1、采用滾動篩分原理,篩分效率達95%以上,每小時可篩沙50-800噸,是人工篩分效率的10倍以上。
2、篩凈率高,篩漏不沾沙子,節省資源,設有梳形清篩裝置,可減少物料堵塞。
3、篩分有效面積大,物料能充分接觸篩網,因而單位時間內篩分量大。
4、整個篩分機構均設計在密封防塵罩內,避免物料篩選過程中的粉塵飛揚和塊狀飛濺,減少污染。
5、設備密封隔離罩可以拆開,拆開后不影響機器正常運行,并且檢修非常方便。

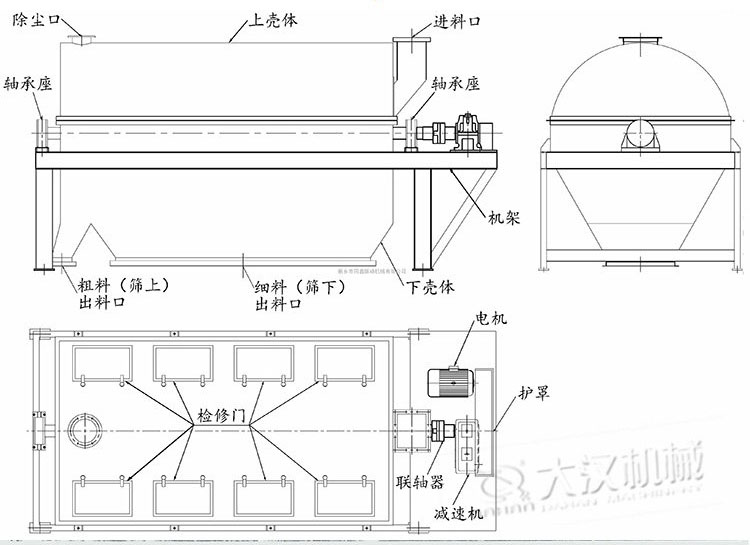

滾筒篩主要是由動力組件、粗料出料口、上密封殼、篩筒、篩下物出料口、擋料板、進料口、支架等部分組成的。

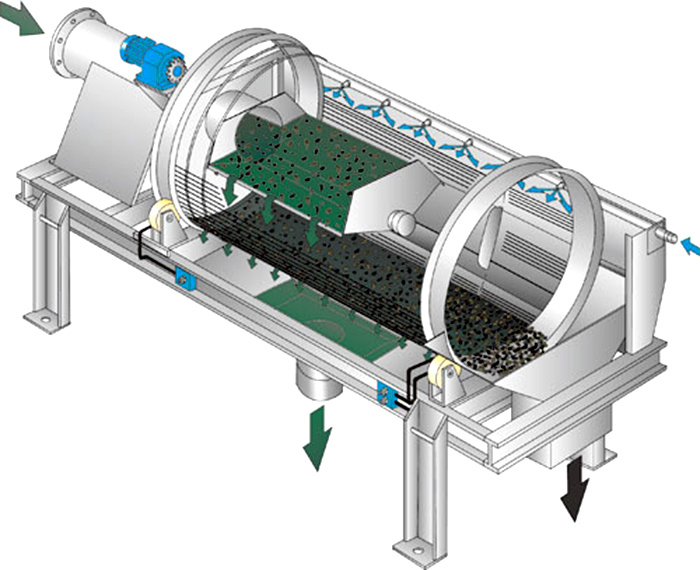

當物料進入滾筒裝置后,由于滾筒裝置的傾斜與轉動,使篩面上的物料翻轉與滾動,使合格物料(篩下產品)經滾筒后端底部的出料口排出,不合格的物料(篩上產品)經滾筒尾部的排料口排出。由于物料在滾筒內的翻轉、滾動,使卡在篩孔中的物料可被彈出,防止篩孔堵塞。
型號 | 出力(t/h) | 功率 | 篩筒直徑 | 篩筒長度 | 入料粒度 | 篩下粒度 | 外型尺寸(長×寬×高mm) | 價格(元) |
GTS1015 | 50 | 3.0 | 1000 | 1500 | ≤300 | 0~100 | 2600×1400×1700 | 4000-15000 |
GTS1020 | 100 | 4.0 | 1000 | 2000 | 3390×1400×2140 | 8000-20000 | ||
GTS1225 | 160 | 5.5 | 1200 | 2500 | 4146×1600×2680 | 9800-26000 | ||
GTS1530 | 250 | 7.5 | 1500 | 3000 | 4460×1900×2820 | 11000-30000 | ||
GTS1545 | 350 | 11 | 1500 | 4500 | ≤400 | 5960×1900×3080 | 16000-37000 | |
GTS1848 | 450 | 15 | 1800 | 4800 | 6500×2350×4000 | 18000-42000 | ||
GTS2055 | 600 | 22 | 2000 | 5500 | 7500×2550×4800 | 20000-53000 | ||
GTS2265 | 800 | 30 | 2200 | 6500 | 8500×2750×5000 | 25000-61000 |
1、開車時必須先開啟滾筒篩,后再開啟給料設備;停車時相反;
2、運行前三天,要每天對籠式滾筒篩緊固件進行檢查,如有松動應及時緊固。以后則可定期(每周或半月)對籠式滾筒篩緊固件進行檢查及處理;
3、軸承座、變速箱應定期檢查潤滑情況,并及時加油和換油。大軸軸承采用2號鋰基潤滑脂,正常情況下,每兩月加注一次潤滑脂,加注量不宜過多,否則易引起軸承過熱。各處軸承應每年清洗檢查一次。
4、設備長期停用(30天以上的)重新啟動時應對電機絕緣進行搖測,以避免電機燒毀。
