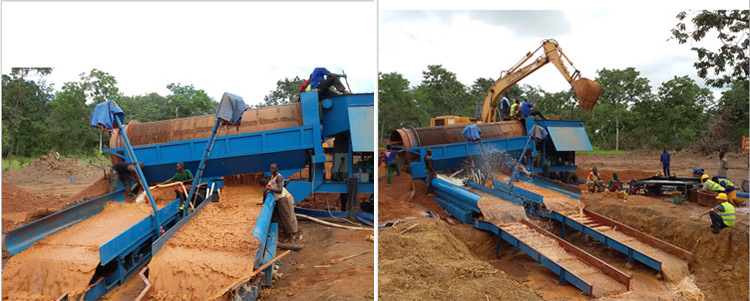

無軸滾筒篩采用無軸設計,主要針對帶狀、纏繞性強物料等進行分級處理,如建筑垃圾、生活垃圾等,廣泛用于耐火材料、煤炭、化肥、砂場石塊的分級,以及煤,焦炭,白灰,砂金礦等粘濕物料的篩選,使產品結構更勻整,以滿足生產需要。

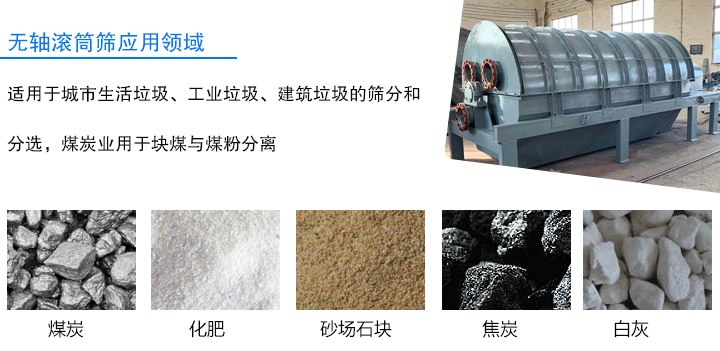

無軸滾筒篩主要適用于城市生活垃圾、工業垃圾、建筑垃圾的篩分和分選,煤炭業用于塊煤與煤粉分離,化工行業選礦行業用于巨細塊狀物分離粉狀物,發電廠大塊木料與木屑的分離等,石塊和土塊的篩分和分選。

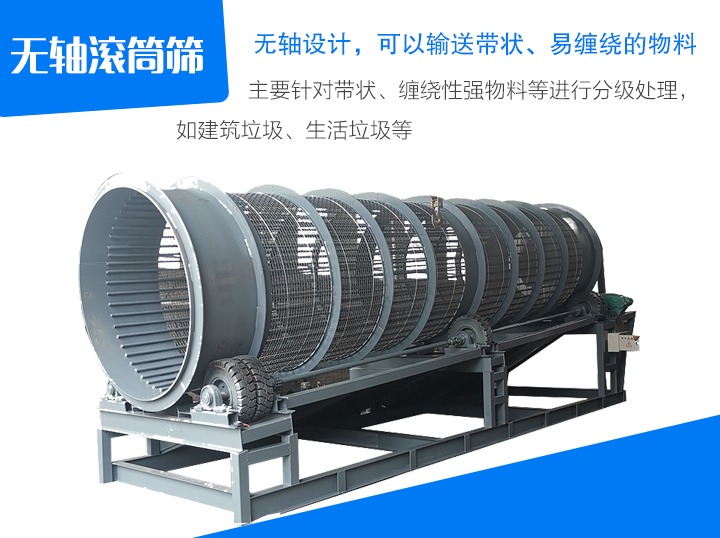

1、無軸設計,可以輸送帶狀、易纏繞的物料。

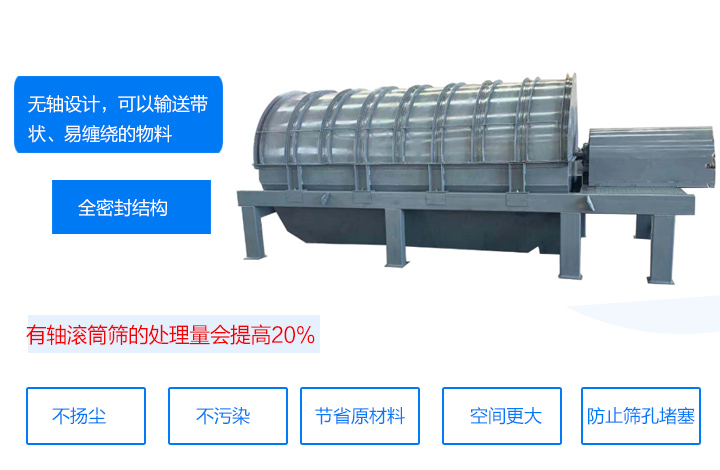

1、由于采用無軸設計,其產量比有軸滾筒篩的處理量會提高20%。
3、物料在滾筒內的翻轉、滾動,使卡在篩孔中的物料可被彈出,防止篩孔堵塞。
4、滾筒體采用有效的全密封結構,不揚塵,不污染。
5、內部滾筒篩網配件采用分體設計,更加節省原材料,篩分物料的空間更大,檢修更方便。

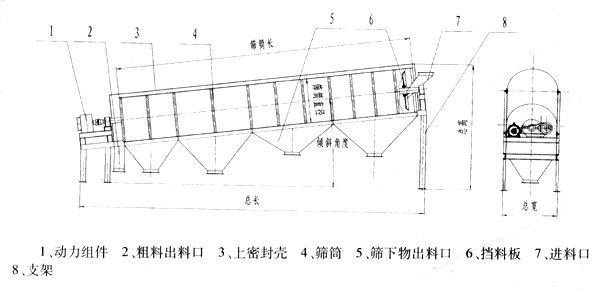

無軸滾筒篩結構主要包括傳動部分、減速機、傳動軸,主動包膠輥和從動包膠輥組成,支撐部分包括支架、固定進料口,筒體部分有滾圈和篩面組成,內置多層呈螺旋線布置普代刀組,可將各類帶狀垃圾成功劃開、篩分。
無軸滾筒篩的傳動方式有三種,鏈條傳動、齒輪傳動、托輥傳動。

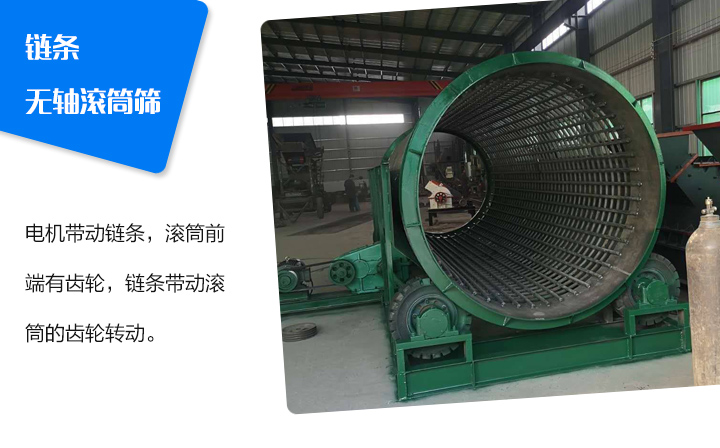

①鏈條無軸滾筒篩的運動方式是電機帶動鏈條,滾筒前端有齒輪,鏈條帶動滾筒的齒輪轉動。

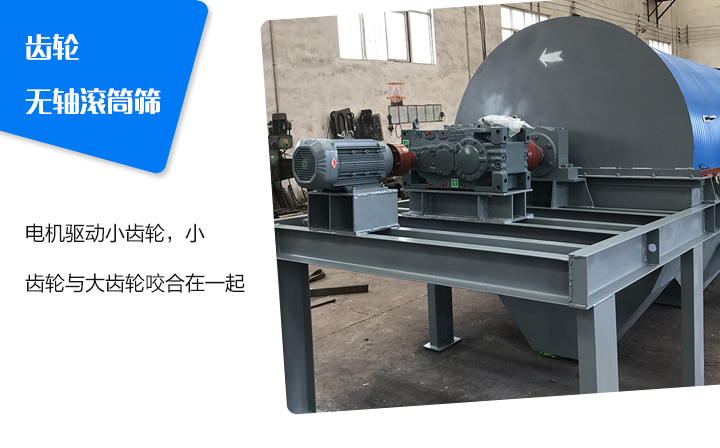

②齒輪無軸滾筒篩的運動方式是滾筒前端上裝有大齒輪,電機驅動小齒輪,小齒輪與大齒輪咬合在一起,通過齒輪的扭轉力帶動滾筒轉動。

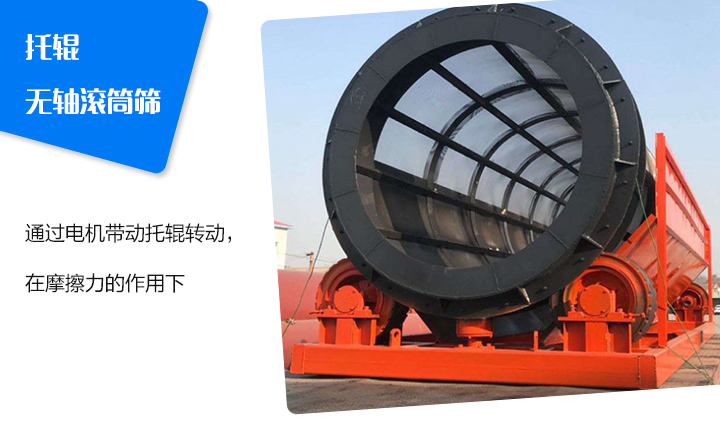

③托輥無軸滾筒篩的運動方式是滾筒放在四個或多個托輥上,通過電機帶動托輥轉動,在摩擦力的作用下,托輥帶動滾筒轉動。
機帶動咬合的小齒輪與滾筒的大齒輪轉動。滾筒裝置在驅動裝置的驅動下轉動,當物料進入滾筒篩后,由于滾筒的傾斜于轉動,使篩面上的物料翻轉與滾動,使合格物料經過滾筒篩后端出料口排出,不合格物料經滾筒篩尾部排料口排出。物料在滾筒篩內翻轉、滾動,卡在篩網上的物料易被彈出,不堵塞篩孔。
1、選擇合適的場地將設備放平放好,應首先確認地基有足夠的強度(必要時用混凝土硬化),以保證設備能夠正常安全工作;
2、檢查各部位螺栓有無松動、各運行部位是否異常;
3、接通電源檢查電機及各個傳動部位工作是否正常;
4、空載試車,檢查電機、傳動部件溫升情況及是否有異響;
5、試車正常后方可加料工作,觀察出料是否正常,帶正常后關閉密封隔離罩,應先開皮帶機,再開滾筒篩,進料口加料要均勻不可過量;檢查出料粒徑和有無漏料及揚塵情況。
6、嚴禁帶負荷強行啟動,每班工作完畢停機前應將輸送機的 物料卸載完畢。
